PCB-Montageleitfaden für PCB-Design und -Montage bis hin zur PCBA-Herstellung

Autor: DAMAVO

2026-10-14

Ein PCBA-Projekt beginnt möglicherweise nicht mit einem vollständigen Satz Gerber-Dateien.

Einige unserer Kunden haben eine Stückliste und Zeichnungen. Andere haben nur ein Konzept, ein altes Muster oder ein Board, das optimiert werden muss.

Das ist der Zeitpunktschlüsselfertige Leiterplattenbestückungkommt zur Rettung.

Anstatt unterschiedliche Lieferanten für Design, Beschaffung, SMT, Tests und Produktion zu nutzen, kann das Projekt diese Schritte als einen zusammenhängenden Prozess durchlaufen.

Für OEM-Kunden kann dies die Kommunikation erleichtern und Probleme minimieren, wenn ein Projekt vom Prototyp zur Massenproduktion übergeht.

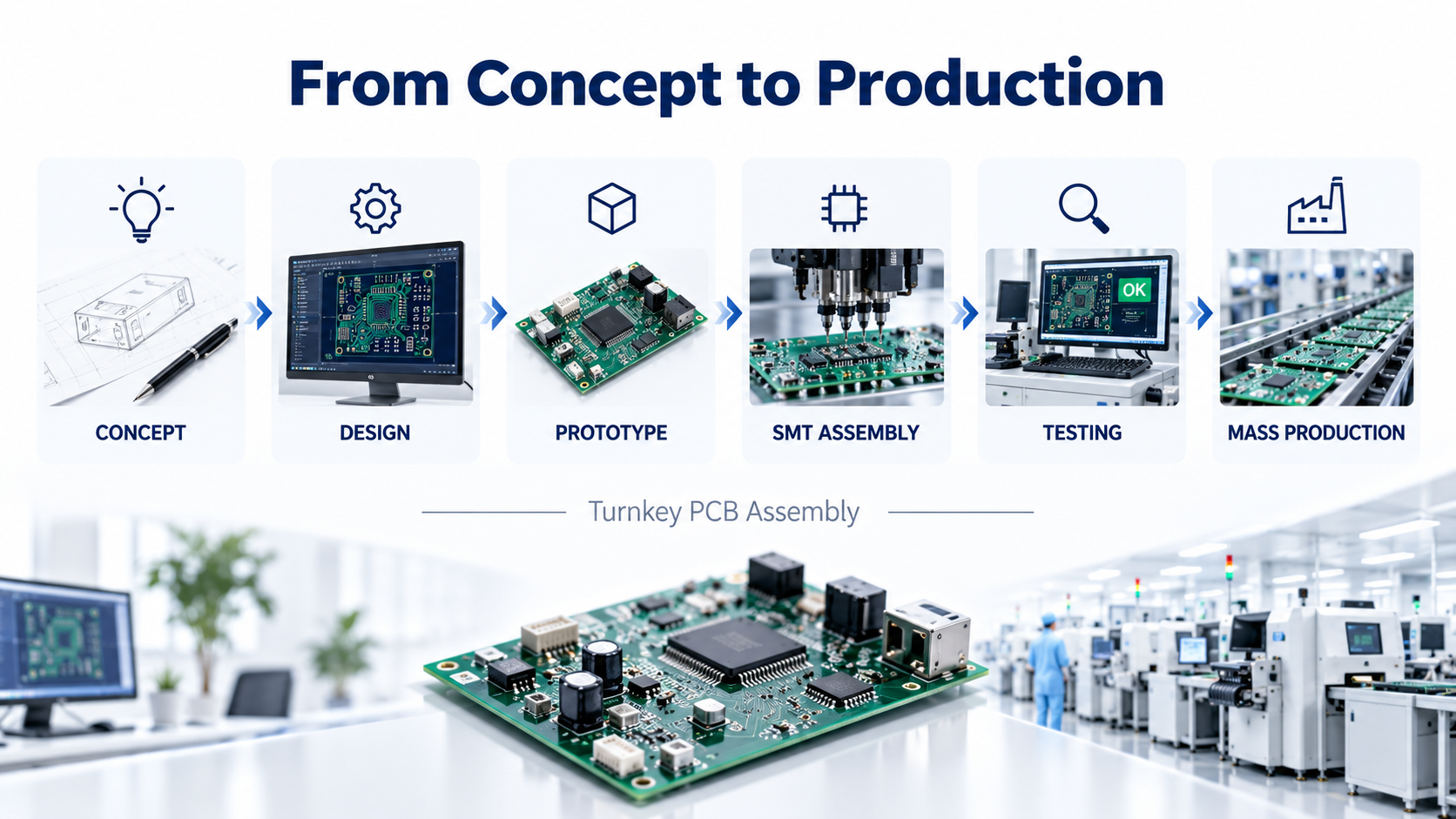

Turnkey PCB assembly process from requirements and PCB design to testing and mass production

Was ist eine schlüsselfertige Leiterplattenbestückung?

Bei der schlüsselfertigen Leiterplattenbestückung kümmert sich der Lieferant um alles Weitere über die Leiterplattenbestückung hinaus.

Und der Job könnte Folgendes umfassen:

Anforderungsüberprüfung
Schematischer Aufbau
PCB-Layout
Stücklistenüberprüfung
Komponentenbeschaffung
Prototypenmontage
SMT-Produktion
Funktionstest
Elektrische Prüfung
Musterbestätigung
Massenproduktion

Es kann von Kunde zu Kunde unterschiedlich sein.

Ein Projekt könnte mit vorhandenen Produktionsdateien beginnen. Ein zweites Projekt könnte lediglich mit einer Idee, einem Muster, einer Stückliste oder einer Zeichnung beginnen.

Sie möchten das Projekt vorantreiben, ohne den Kunden zu zwingen, jeden Schritt einzeln zu erledigen.

Beginnt mit den Anforderungen für gutes PCB-Design und -Montage

Gutes PCB-Design und gute Montage beginnen nicht an dem Tag, an dem die Platine an die Produktionslinie geschickt wird.

Bevor wir beginnen, wollen wir uns damit befassen, was der Vorstand zu tun hat.

Wichtige Informationen können sein:

Eingangsspannung
Ausgabeanforderungen
Boardgröße
Einbauraum
Steckertyp
Ladebedingungen
Wärmebedarf
Produktfunktion
Prüfbedarf

Diese Details wirken sich sowohl auf die Schaltung als auch auf das physikalische Design aus.

Beispielsweise muss bei einer Stromversorgungsplatine möglicherweise mehr auf Strom und Wärme geachtet werden. Eine Automobilplatine benötigt möglicherweise andere Anschlüsse und Spannungsanforderungen.

Je früher diese Punkte bestätigt werden, desto einfacher werden die späteren Schritte.

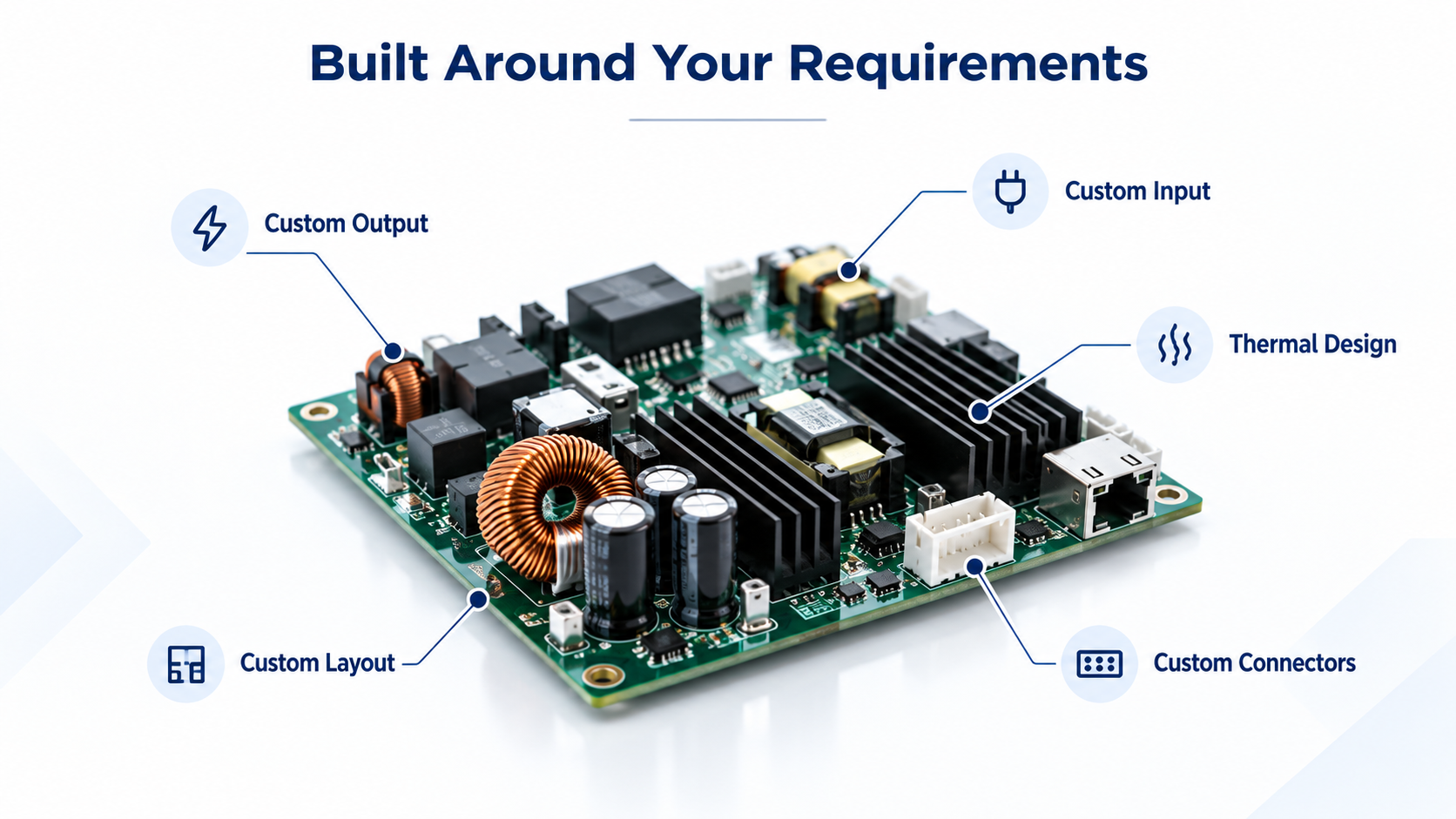

Custom PCB design and assembly with configurable input, output, connectors and thermal design

Schaltplan und PCB-Layout

Sobald die Anforderungen klar sind, können der Schaltplan und das PCB-Layout entwickelt werden.

Dieses Stadium betrifft mehr als nur die elektrische Funktion.

Das Layout kann sich auch auf Folgendes auswirken:

Wärmeableitung
Komponentenabstand
Steckerposition
Boardgröße
Schwierigkeiten bei der Montage
Testzugang
Endgültige Installation

Eine Platine kann zwar elektrisch funktionieren, aber dennoch schwierig zu montieren oder zu testen sein.

Deshalb sollten Design und Produktion gemeinsam betrachtet werden.

Warum die Prototypen-Leiterplattenmontage Vorrang vor der Massenproduktion hat

Eine neue Platine sollte in der Regel vor einer großen Produktionsserie überprüft werden.

Durch die Prototypenmontage hat das Team die Möglichkeit, die reale Platine zu testen und Probleme frühzeitig zu erkennen.

Mit der Probe kann Folgendes überprüft werden:

Elektrische Funktion
Komponentenauswahl
Standort des Anschlusses
Abmessungen
Einbaupassend
Ausgangsleistung
Temperaturverhalten

Manche Probleme sind in Zeichnungen schwer zu finden.

Möglicherweise befindet sich ein Stecker zu nah am Gehäuse. Eine Komponente wird möglicherweise heißer als erwartet. Möglicherweise muss ein Befestigungsloch verschoben werden.

Diese Änderungen sind im Prototypenstadium viel einfacher zu handhaben.

Das Ziel besteht nicht nur darin, ein funktionierendes Board zu bauen. Ziel ist es, zu bestätigen, dass das Design für eine stabile PCBA-Herstellung geeignet ist.

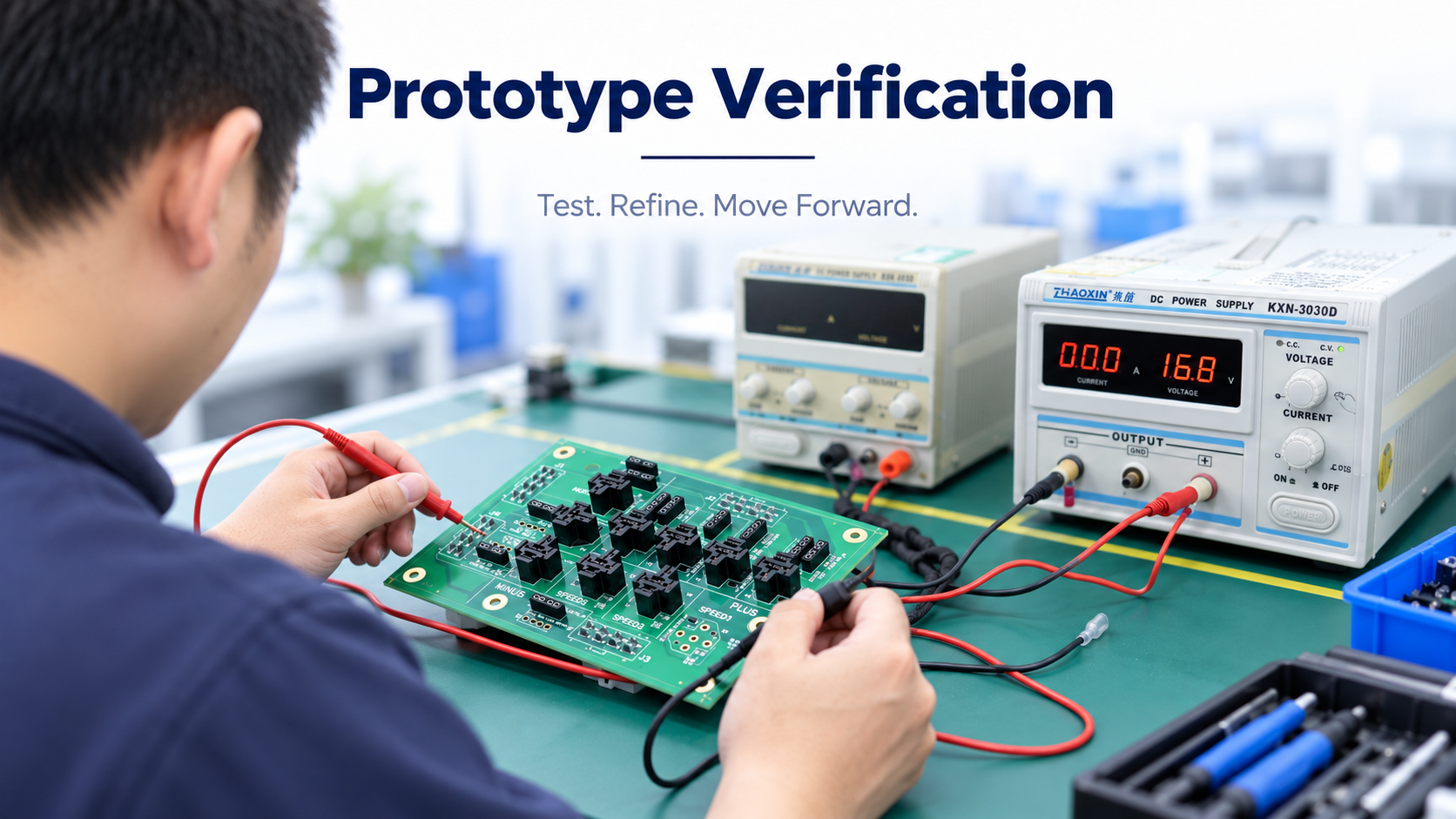

Prototype PCB assembly verification and electrical testing before PCBA mass production

SMT-Leiterplattenmontage und -produktion

Nachdem der Entwurf genehmigt wurde, geht die Platine in die Montage.

SMT wird häufig verwendet, um elektronische Komponenten auf der Leiterplatte zu platzieren.

Ein typischer Prozess kann Folgendes umfassen:

Lotpastendruck
Komponentenplatzierung
Reflow-Löten
Inspektion
Zusätzliche Montage

Eine gute Produktion hängt von mehr als der SMT-Maschine ab.

Komponentenhandhabung, Prozesseinstellungen, Lötqualität, Inspektion und Arbeitsanweisungen wirken sich alle auf das Endergebnis aus.

Bei Nachbestellungen sollte der Prozess so gesteuert werden, dass jede Charge dem gleichen Standard folgt.

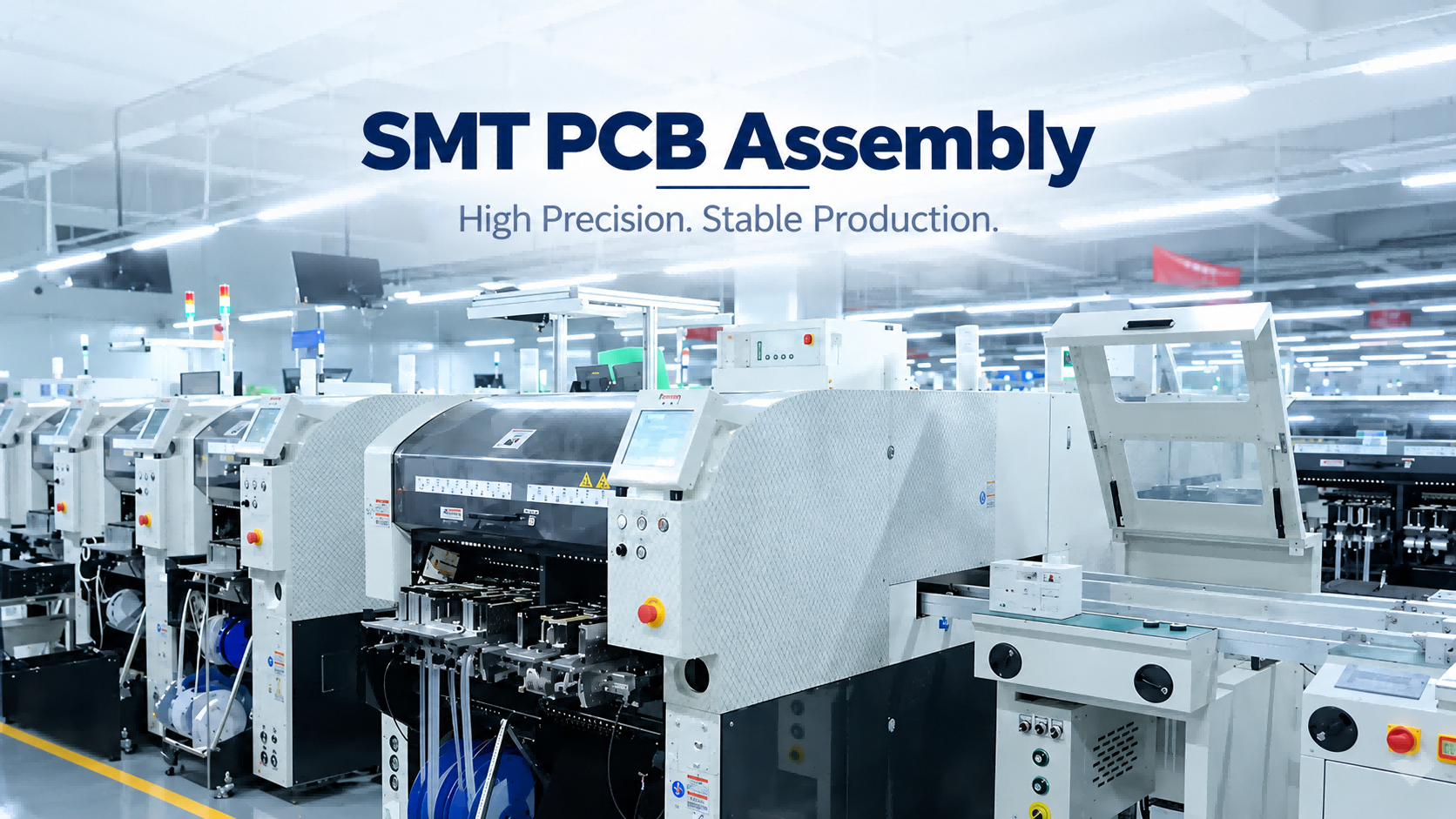

SMT PCB assembly production line for automated component placement and PCBA manufacturing

PCBA-Funktionstests sind wichtig

Ein fertiges Board sollte nicht nur nach seinem Aussehen beurteilt werden.

Tests helfen zu bestätigen, dass die PCBA wie erwartet funktioniert.

Abhängig vom Projekt können die Tests Folgendes umfassen:

Elektrische Prüfung
Funktionstest
Spannungsprüfungen
Aktuelle Schecks
Signalüberprüfung
Kundenspezifische Testvorrichtungen
Endgültige Überprüfung

PCBA-Funktionstestist besonders nützlich, wenn die Platine als Teil eines größeren Systems arbeitet.

Eine Platine kann zwar eine einfache elektrische Prüfung bestehen, im realen Betrieb aber dennoch Probleme aufweisen.

Bei wiederholter Produktion kann eine kundenspezifische Testvorrichtung auch die Tests schneller und konsistenter machen.

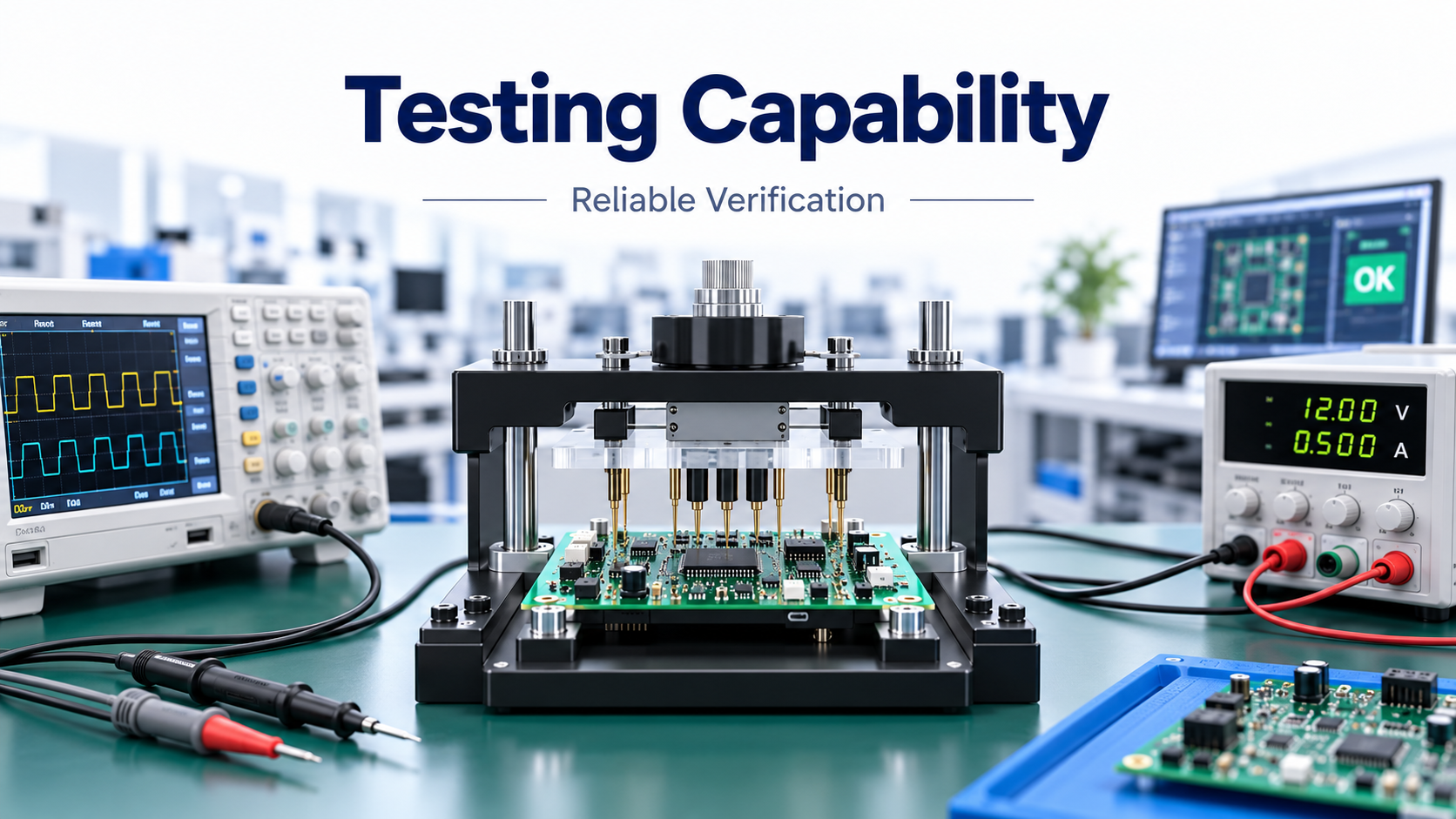

PCBA functional testing and electrical verification for reliable PCB assembly production

Vom Prototyp zur stabilen PCBA-Fertigung

Ein genehmigtes Muster ist nur ein Teil der Arbeit.

Der nächste Schritt besteht darin, diese Probe in einen wiederholbaren Prozess umzuwandeln.

Dies kann Folgendes erfordern:

Endgültige Stücklistenbestätigung
Produktionsdateien
Montageanleitung
Prüfnormen
QC-Kontrollpunkte
Verpackungsanforderungen
Informationen zur Rückverfolgbarkeit

Eine stabile PCBA-Fertigung bedeutet, dass das gleiche Design mit gleichbleibender Qualität erneut hergestellt werden kann.

Ein Board, das einmal funktioniert, reicht nicht aus. Der Prozess muss auch im großen Maßstab funktionieren.

Was kann in einem schlüsselfertigen Leiterplattenbestückungsprojekt angepasst werden?

Ein kundenspezifisches PCBA-Projekt kann viel mehr umfassen als nur die Änderung der Platinengröße.

Zu den gängigen Bereichen der Individualisierung gehören:

Eingangsspannung
Ausgabeanforderungen
PCB-Layout
Steckertyp
Steckerposition
Thermisches Design
Komponentenauswahl
Befestigungslöcher
Testpunkte
Mechanische Schnittstelle

Beispielsweise benötigt ein Kunde möglicherweise einen anderen Stecker, der zum Kabelbaum passt.

Bei einem anderen muss die Platine möglicherweise neu gestaltet werden, damit sie in ein kleineres Gehäuse passt.

Diese Änderungen sollten zusammen mit dem Produktions- und Testprozess überprüft werden.

PCBA-Herstellung für verschiedene Anwendungen

Unterschiedliche Produkte haben unterschiedliche Prioritäten.

Zu den gängigen PCBA-Anwendungen gehören:

Netzteile
LED-Treiber
Automobilelektronik
Industrielle Steuerung
Ladesysteme
Beleuchtungsprodukte

Die Stromversorgungsplatine tendiert möglicherweise zu einem Design, bei dem Strom und Wärme im Vordergrund stehen.

Bei der Entwicklung einer neuen Automobilplatine müssen möglicherweise Fahrzeugspannung, Vibrationen und die Integrität der Anschlüsse berücksichtigt werden.

Für einige LED-Treiberanwendungen können eine stabile Stromregelung und eine geringe Größe erforderlich sein.

Aus diesem Grund sollte ein kundenspezifisches PCB-Design und eine benutzerdefinierte PCB-Bestückung das Endprodukt und nicht die PCB widerspiegeln.

Warum Tests frühzeitig geplant werden sollten

Tests sollten niemals erst nach Produktionsbeginn hinzugefügt werden.

Es ist sinnvoller, sich in der Entwurfsphase auf das Testen zu konzentrieren.

Der Vorstand benötigt möglicherweise:

Testpunkte
Programmierzugriff
Zugängliche Anschlüsse
Kontaktbereiche der Vorrichtung
Messpunkte

Ohne diese dauert das Testen länger und kann schwieriger sein.

Der frühzeitige Zugriff auf die Testaufbauten kann dazu beitragen, die späteren Fertigungsphasen zu optimieren.

7 Dinge, die Sie überprüfen sollten, bevor Sie mit einem Dienstleister für die schlüsselfertige Leiterplattenbestückung zusammenarbeiten

Vor dem tatsächlichen Projektbeginn sollten Käufer Folgendes überprüfen:

1.Designunterstützung

Schaltplan-/Layout-/Designprüfung – Wird der Anbieter helfen?

2. Prototypfähigkeit

Können Muster vor der Massenproduktion hergestellt werden?

3.SMT-Fähigkeit

Gibt es eine kontrollierte SMT-Fertigung für Nachbestellungen?

4.Testen

Kann der Hersteller elektrische und funktionale Tests ermöglichen?

5.Anpassung

Sind Design, Anschlüsse, Eingang, Ausgang und Layout anpassbar?

6. Massenproduktion

Kann der Lieferant von der Musterfreigabe noch zur konsistenten Chargenfertigung übergehen?

7.Projektkommunikation

Können technische Fragen vor der Produktion klar besprochen werden?

Häufige Fallstricke

Beginnen Sie mit Teilanforderungen.

Ohne Klarheit über Spannung, Leistung, Steckertyp oder Einbauraum kann es sein, dass das Design nachträglich geändert werden muss.

Ein weiteres Problem besteht darin, die Platine ohne Rücksicht auf die Produktion zu entwerfen.

Das Board könnte in Ordnung sein, aber schwierig zu bauen oder zu testen sein.

Auch bei Stromversorgungsprodukten kann es häufig vorkommen, dass das thermische Design fehlt.

Es ist auch riskant, mit der Massenproduktion zu beginnen, bevor der Prototyp vollständig verifiziert ist.

Was bei einer Probe ein Problem darstellt, kann bei einem gesamten Produktionslos ein großes Problem darstellen.

Wie DAMAVO Ihnen bei der schlüsselfertigen Erstellung einer kompletten Leiterplattenbestückung helfen kann

DAMAVO verfügt über Erfahrung und Fähigkeit, Sie bei Ihrem PCB- und PCBA-Projekt von den ersten Anforderungen bis zur Implementierung in der Produktion zu unterstützen.

Ein Projekt kann beginnen mit:

Ein Produktkonzept
Vorhandenes Muster
Stückliste
Zeichnung
Schematisch
Vollständige Produktionsdateien

Mögliche Schritte für den Workflow können sich auf die Anforderungsübermittlung, die Lösungsüberprüfung usw. beziehen.PCB-Design, Prototypenmontage, SMT-Produktion, Funktionstest, Musterbestätigung und Serienfertigung.

Die Anpassung kann die Eingangs-/Ausgangsanforderungen, das Leiterplattendesign, die Steckertypen, Überlegungen zum thermischen Design und Testanforderungen umfassen.

Sobald die Muster genehmigt sind, kann das Projekt mit der kontrollierten Produktion und Lieferung beginnen.

Darüber hinaus verfügt DAMAVO über die PCBA-Nutzungsunterstützung für dieses Produkt; Zum Beispiel: Stromversorgung, LED-Treiberschaltung, Automobilelektronik und industrielle Steuerung.

Abschluss

Bei einem hochwertigen PCBA-Projekt geht es nicht nur um die Platzierung von Komponenten auf einer Leiterplatte.

Interdependenz von Design, Montage, Test und Produktion.

Die schlüsselfertige Leiterplattenmontage integriert diese Phasen.

Durch die Optimierung des Leiterplattendesigns und der Leiterplattenbestückung werden Tests und Installation verbessert und der Aufbau einer Leiterplatte erleichtert.

Aufbauend auf einem genehmigten Muster übernimmt die stabile Produktion dieses einzigartige Design und kombiniert es zu einem wiederholbaren Produkt.

Bei OEM-Projekten liegt der ideale Zeitpunkt zur Lösung von Produktionsproblemen vor der allgemeinen Produktion.

Häufig gestellte Fragen

Was ist eine schlüsselfertige Leiterplattenbestückung?

Dabei kann es sich um eine Kombination aus Designüberprüfung, PCB-Layout und -Beschaffung, Prototypenmontage, SMT, Tests, Musterfreigabe und Massenproduktion handeln.

Kann ein Projekt ohne Designdateien gestartet werden?

Ja. Ein Projekt kann mit einem Konzept, einem Muster, einer Stückliste, einer Zeichnung oder teilweisen Designinformationen beginnen.

Welche Bedeutung hat die Bestückung von Prototyp-Leiterplatten?

Es wird verwendet, um elektrische Funktion, Abmessungen, Stecker, Einbaupassung und andere Details vor der Massenfertigung zu überprüfen.

Kann ich eine PCBA testen?

Einige der Tests umfassen elektrische Tests, Funktionstests, kundenspezifische Vorrichtungstests sowie Spannungs- und Stromtests.

Ist es möglich, das PCB-Layout und die Anschlüsse anzupassen?

Ja. Bei benutzerdefinierten Projekten können Layout, Steckverbindertyp, Steckverbinderposition, Eingang, Ausgang und thermisches Design überprüft und geändert werden.

Was ist der Unterschied zwischen PCB-Design und -Montage und PCBA-Herstellung?

Was ist PCB-Design und -Montage? PCB-Design und -Montage erstellen und montieren die Platine. Die PCBA-Herstellung umfasst auch wiederholbare Herstellungsprozesse für große Mengen.

Wie ein Projekt vom Prototyp zur Massenproduktion gelangt

Nach der Musterfreigabe werden die endgültige Stückliste, Produktionsdateien, Teststandards, QC-Punkte und der Montageprozess für eine wiederholbare Produktion eingefroren.
