So wählen Sie einen USB-Ladeanschluss für ein Fahrzeug aus: 5 wichtige Faktoren, die es zu berücksichtigen gilt

Ein USB-Ladeanschluss für ein Fahrzeug mag einfach aussehen, aber ein paar Details können einen großen Unterschied machen.

Wenn die Spannung falsch ist, funktioniert das Ladegerät möglicherweise nicht richtig mit dem Fahrzeug. Wenn der Anschluss zu niedrig ist oder in die falsche Richtung zeigt, ist die Verwendung möglicherweise schwierig. Auch in Wohnmobilen, Arbeitsfahrzeugen und Außenbereichen können Wasser und Staub ein Problem darstellen.

Bevor Sie sich für einen USB-Ladeanschluss entscheiden, prüfen Sie diese fünf Dinge:

• Eingangsspannung
• Ladeleistung
• Gewässerschutz
• Hafenwinkel
• Montagedesign

1. Überprüfen Sie zuerst die Fahrzeugspannung

Beginnen Sie mit dem elektrischen System des Fahrzeugs.

Die meisten Pkw und viele Wohnmobile nutzen 12 V. LKWs, Baumaschinen und einige Nutzfahrzeuge nutzen häufig 24 V. Das Ladegerät benötigt einen Eingangsbereich, der mit dem System, an das es angeschlossen wird, kompatibel ist.

Die Spannung ändert sich auch während des normalen Gebrauchs. Sie kann beim Laden der Lichtmaschine ansteigen oder bei unterschiedlicher Belastung abfallen.

Aus diesem Grund gibt es ein Etikett, auf dem nur steht: „12V USB-Ladegerät„erzählt nicht die ganze Geschichte. Der tatsächliche DC-Eingangsbereich ist nützlicher.

Bei einem OEM-Projekt sind dies normalerweise die ersten Details, die bestätigt werden müssen:

• Nennspannung des Fahrzeugs
• Normale Arbeitsspannung
• Erwartete Spannungsänderungen
• Eingangsbereich des USB-Ladegeräts

Wenn ein Ladegerät sowohl gängige 12-V- als auch 24-V-Systeme abdecken kann, kann es auch einfacher sein, es für mehr als ein Fahrzeugmodell zu verwenden.

2. USB-C bedeutet nicht immer schnelles Laden

Obwohl USB-C immer beliebter wird, bedeutet ein USB-C-Anschluss nicht immer, dass es sich um ein Schnellladegerät handelt.

Wichtiger sind die Produktionszahlen.

Untersuchen Sie das Ladeprotokoll, die maximale Leistung, die unterstützten Spannungspegel und den Strom.

Beispielsweise können viele Telefone, Tablets, Navigationssysteme, Kameras und andere kleine Geräte, die in Autos verwendet werden, mit einem PD30W-Ladegerät aufgeladen werden.

Ein Detail ist besonders leicht zu übersehen.

Nicht alle Geräte müssen mit einem 30-W-Ladegerät mit 30 W aufgeladen werden. Es wird nur die Leistungsstufe verwendet, die ein Telefon oder Tablet unterstützen kann.

Aus diesem Grund ist es besser, die gesamte Ausgangsspezifikation zu lesen, als ein Ladegerät nur anhand seines Anschlusses zu bewerten.

3. Die Wasserdichtigkeit hängt davon ab, wohin der Hafen führt

Nicht jeder Fahrzeug-USB-Anschluss benötigt IP68.

Da ein USB-Anschluss innerhalb der Kabine normalerweise nicht mit Wasser in Berührung kommt, ist IP68 dort möglicherweise nicht erforderlich.

Baufahrzeuge, Arbeitsfahrzeuge, Boote und Freizeitfahrzeuge sind alle unterschiedlich. Ihre USB-Anschlüsse befinden sich möglicherweise in der Nähe von exponierten Bereichen wie Türen, Außenverkleidungen oder feuchten Geräten.

Regen und Spritzer sind möglich, außerdem kann sich mit der Zeit Feuchtigkeit ansammeln.

In diesen Fällen ist eine höhere Wasserdichtigkeit sinnvoller.

Hier ist awasserdichter USB-Ladeanschlusswird nützlicher.

Eine gute Entscheidungsmöglichkeit besteht darin, sich zunächst den Standort anzusehen, bevor man sich die IP-Einstufung ansieht.

Bleibt der Hafen trocken? Gibt es in der Nähe eine Tür, ein Fenster, eine Terrasse, ein Waschbecken oder einen Arbeitsplatz im Freien?

Die Antwort ist in der Regel nützlicher, als einfach die höchste IP-Bewertung auszuwählen.

4. Warum ist der Backbordwinkel wichtig?

Dies vergisst man leicht, bis das Ladegerät angebracht ist.

Selbst wenn ein USB-Anschluss die perfekte Größe für das Panel hat, kann es dennoch schwierig sein, ihn zu verwenden.

Beispielsweise kann es schwierig sein, einen Flachstecker zu sehen oder zu erreichen, wenn sich der Anschluss neben einem Sitz oder tief am Armaturenbrett befindet.

Das Kabel verlässt den Anschluss möglicherweise auch in einem ungünstigen Winkel.

Eine geneigte Schnittstelle kann einige dieser kleinen Probleme lösen.

Dadurch kann der Stecker näher an den Benutzer gebracht werden und das Kabel hat mehr Platz für eine natürliche Platzierung.

Dies ist umso wichtiger, wenn der Montageraum eng ist oder sich der Anschluss in der Nähe eines anderen Teils des Innenraums befindet.

Also bei der Überprüfung aUSB-Ladegerät für Schalttafeleinbau, hören Sie nicht bei der Montagelochgröße auf. Überlegen Sie, wohin der Stecker zeigen wird, wenn das Panel installiert ist.

5. Gehäuse und Montage sind immer noch wichtig

Ein eingebautes USB-Ladegerät wird normalerweise nicht jeden Tag entfernt.

Sobald es installiert ist, kann es jahrelang im selben Panel verbleiben.

Deshalb lohnt es sich, das Gehäuse und die Montageart zu prüfen.

Einige nützliche Details sind:

• Gehäusematerial
• Flammhemmende Einstufung
• Montagemethode
• Wie fest das Gerät befestigt ist
• Ob es später ersetzt oder gewartet werden kann

ABS mit der Flammschutzklasse 94-V0 kann für elektrische Teile von Fahrzeugen geeignet sein, bei denen Flammwidrigkeit erforderlich ist.

Auch die Montageart sollte praktikabel sein. Die Montage sollte dadurch nicht erschwert werden, das Ladegerät muss aber dennoch während der normalen Fahrzeugnutzung sicher gehalten werden.

Verschiedene Fahrzeuge haben unterschiedliche USB-Ladeanforderungen

Ein Pkw und ein Baufahrzeug haben nicht die gleichen Bedürfnisse.

Bei einem Pkw geht es unter Umständen vor allem darum, ob der Anschluss gut erreichbar ist und genügend Ladeleistung bereitstellt.

EinWohnmobil oder Wohnmobil möglichbenötigen einen größeren Spannungsbereich und einen besseren Wasserschutz. Dies ist umso wichtiger, wenn sich der USB-Anschluss in der Nähe einer Tür, einer Küche oder einem anderen Nassbereich befindet.

Nutzfahrzeuge können das Ladegerät mehrmals am Tag nutzen. Aus diesem Grund sollte der Anschluss fest montiert und langlebig sein.

Bau- und Sonderfahrzeuge sind meist unter härteren Bedingungen unterwegs. Dort verdienen Staub, Wasser, Vibration und Einbaulage mehr Aufmerksamkeit.

Bei der Nutzung auf See ist Feuchtigkeit ein offensichtliches Problem, aber auch die Lage des Hafens spielt eine Rolle.

Deshalb funktioniert das gleiche Ladegerät nicht automatisch in jedem Fahrzeug gleich gut.

Eine echte USB-Ladekonfiguration für Fahrzeuge

Ein DAMAVO® Fahrzeug-USB-Lademodell verwendet die folgende Spezifikation:

• Eingang: 7,3 V-30 V
• Leistung: PD30W
• PD-Ausgang: 5V/3A, 9V/3A, 12V/2,5A
• Wasserdichtigkeit: IP68
• Material: ABS 94-V0
• Kontrollleuchte: Keine

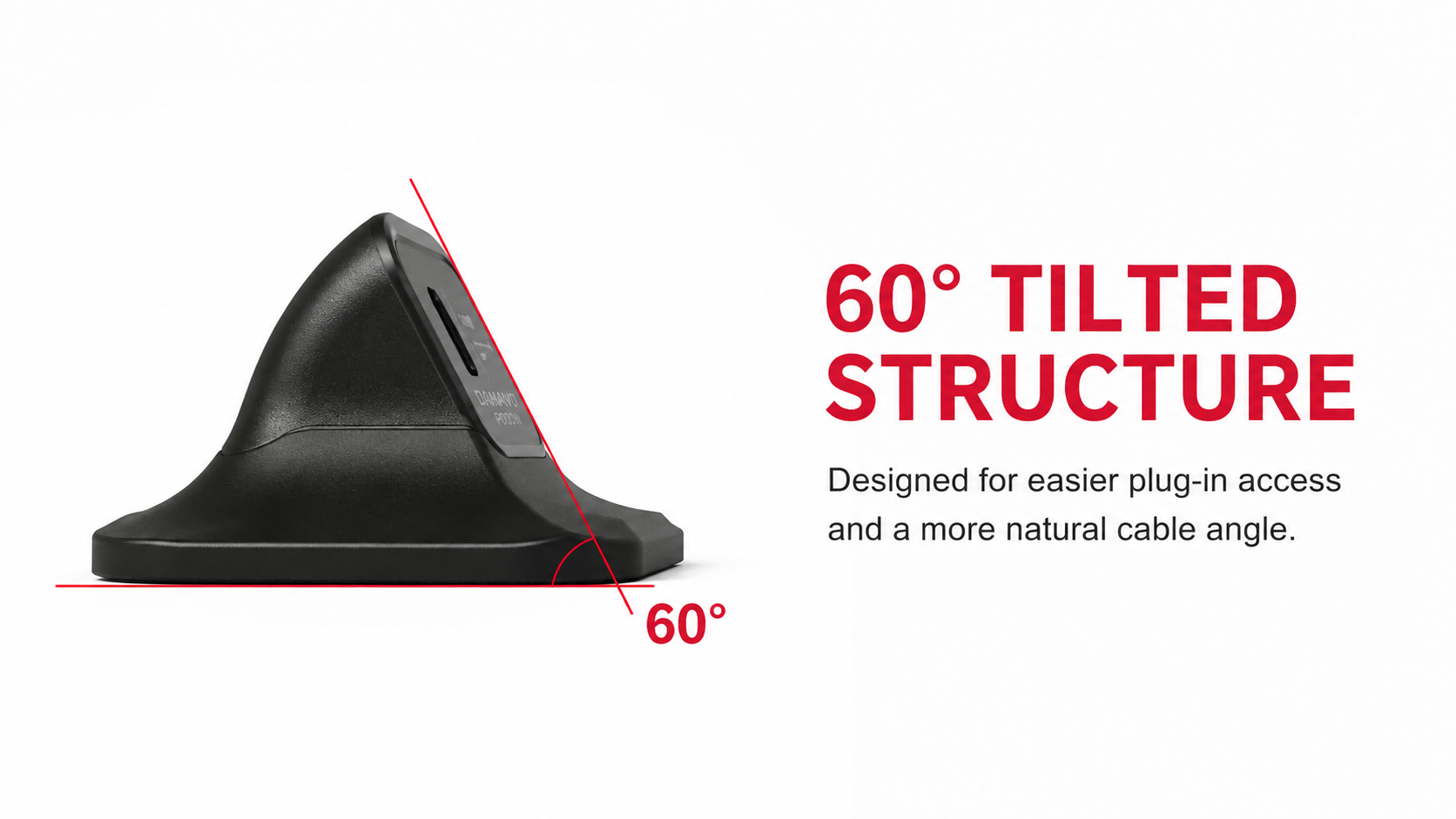

• Schnittstellendesign: 60° geneigte Struktur

Der Eingangsbereich von 7,3 V bis 30 V ermöglicht den Betrieb des Geräts mit gängigen 12 V- und 24 V-Fahrzeugsystemen.

Sein PD30W-Ausgang ist für alltägliche Geräte wie Telefone, Tablets, GPS-Geräte und andere USB-betriebene Elektronikgeräte gedacht.

Das IP68-Design ist nützlicher, wenn der Anschluss Feuchtigkeit oder Spritzern ausgesetzt sein könnte.

Der 60°-Winkel dient einem anderen Zweck. Dadurch ist der Stecker in einigen niedrigen oder engen Montagepositionen leichter zu erreichen und kann dazu beitragen, scharfe Kabelbiegungen zu vermeiden.

Solche Details scheinen auf einem Datenblatt nicht sehr wichtig zu sein, können aber nach der Installation einen spürbaren Unterschied machen.

Was sollten OEM-Käufer bestätigen?

Bei einem Produktionsprojekt sind Produktspezifikationen nur ein Teil der Arbeit.

Bevor Sie Proben erstellen, ist es sinnvoll, Folgendes zu bestätigen:

• Fahrzeugspannungsbereich
• USB-Ladeprotokoll und -Ausgabe
• Montagegröße
• Wasserdichtigkeitsanforderung
• Kabel- und Steckertyp
• Farbe und Logo
• Weitere projektspezifische Änderungen

Normalerweise ist es viel einfacher, diese Punkte vor der Probenahme zu bestätigen, als sie später zu ändern.

FAQ

Funktioniert ein USB-Ladegerät sowohl mit 12-V- als auch mit 24-V-Fahrzeugen?

Ja, wenn sein Eingangsbereich beide Systeme abdeckt.

Ein Ladegerät mit einem Eingangsbereich von 7,3V-30V kann mit gängigen 12V- und 24V-Bordnetzen verwendet werden.

Reicht PD30W für den täglichen Gebrauch?

Für viele Telefone, Tablets, GPS-Geräte und ähnliche Geräte ja.

Die endgültige Ladegeschwindigkeit hängt weiterhin vom angeschlossenen Gerät ab.

Benötigt jeder USB-Anschluss eines Fahrzeugs IP68?

NEIN.

Wenn sich der Port in einer Trockenkabine befindet, ist IP68 möglicherweise nicht erforderlich. Es ist besonders nützlich in Wohnmobilen, Booten, Arbeitsfahrzeugen und anderen Orten, an denen Feuchtigkeit oder Staub in den Hafen gelangen können.

Was ist der Unterschied zwischen einem Fahrzeug-USB-Anschluss und einem Car-Port-Ladegerät?

Ein Fahrzeug-USB-Anschluss wird normalerweise direkt in ein Armaturenbrett oder ein anderes Panel eingebaut.

Bei einem Carport-Ladegerät handelt es sich häufig um ein abnehmbares Ladegerät, das an den 12-V-Zigarettenanzünder des Fahrzeugs angeschlossen wird.

Abschluss

Bei der Auswahl eines USB-Ladeanschlusses für ein Fahrzeug geht es vor allem darum, das Teil an das Fahrzeug anzupassen.

Ein Auto benötigt möglicherweise einen einfachen Zugang und ausreichend Ladeleistung. Ein Wohnmobil benötigt möglicherweise eine breitere Spannungsunterstützung und einen besseren Wasserschutz. Bei einem Arbeitsfahrzeug kann mehr Wert auf Montagefestigkeit und Haltbarkeit gelegt werden.

Es besteht keine Notwendigkeit, jeder hohen Spezifikation nachzujagen. Die bessere Wahl ist diejenige, die zum elektrischen System, zum Montagebereich und zur tatsächlichen Nutzung des Fahrzeugs passt.

Für Projekte, die einen 7,3-V-30-V-Eingang, PD30W-Aufladung, IP68-Schutz und eine um 60° geneigte Schnittstelle erfordern, bietet DAMAVO® eine Fahrzeug-USB-Ladelösung, die auch an unterschiedliche Installations- und OEM-Anforderungen angepasst werden kann.
